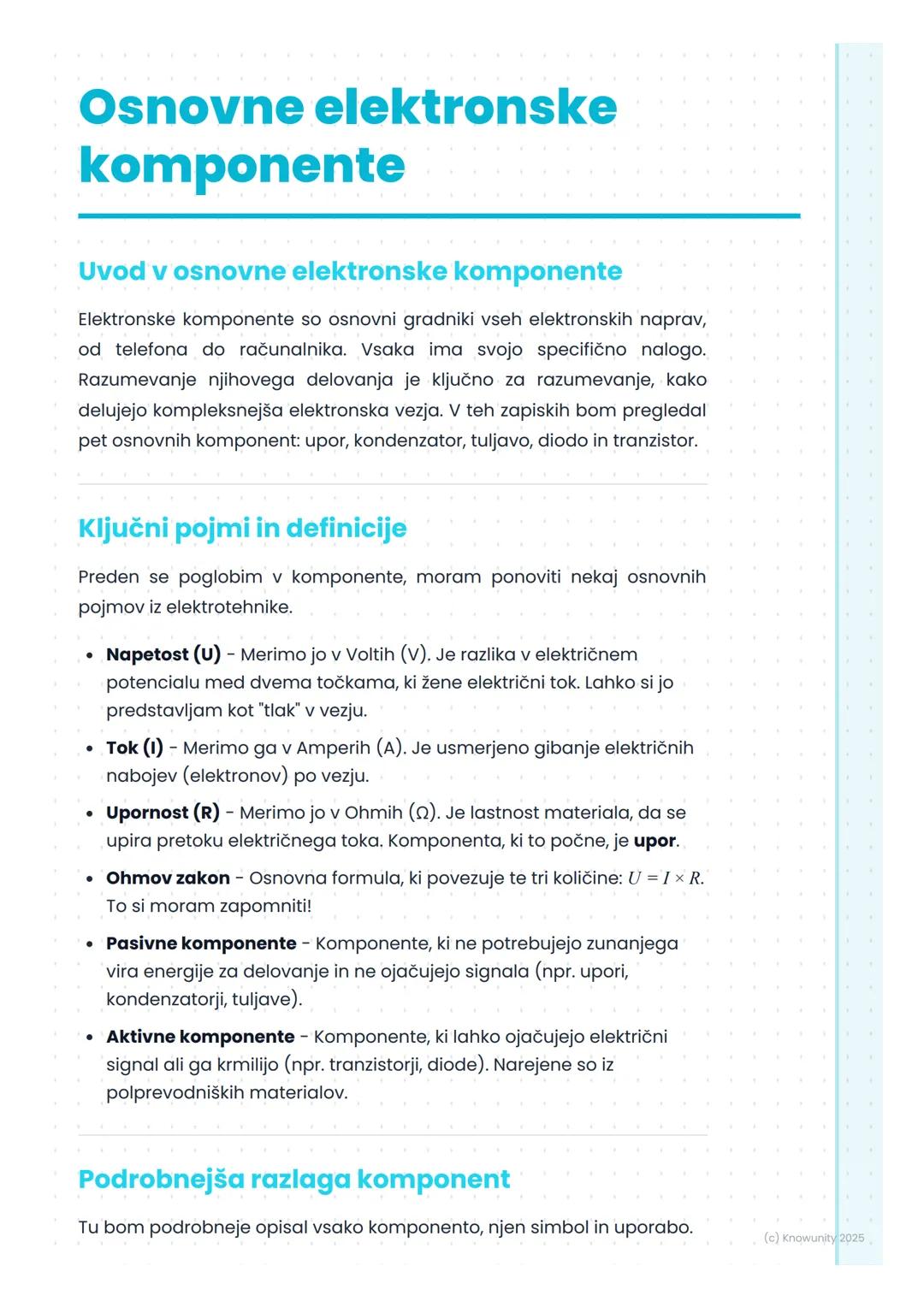

Osnove in ključni pojmi

Napetost, tok in upornost so tri najboljše prijatelje v elektroniki. Napetost (U) je kot tlak v vodi - žene elektroni naprej in jo merimo v voltih. Tok (I) je gibanje elektronov po žici, merjen v amperih. Upornost (R) pa je kot ozka cev, ki upočasni pretok - merimo jo v ohmih.

Ohmov zakon je tvoja najljubša formula: U = I × R. To moraš znati na pamet! S to formulo rešiš večino nalog iz elektronike.

Komponente delimo na pasivne $samo "obdelujejo" energijo - upori, kondenzatorji, tuljave$ in aktivne $lahko ojačujejo ali krmilijo - tranzistorji, diode$. Aktivne komponente so narejene iz polprevodnikov in so bolj "pametne".

💡 Nasvet: Ohmov zakon si zapomni z "UIR" - kot "u, ir" (gremo). U = I × R!

Upor in kondenzator

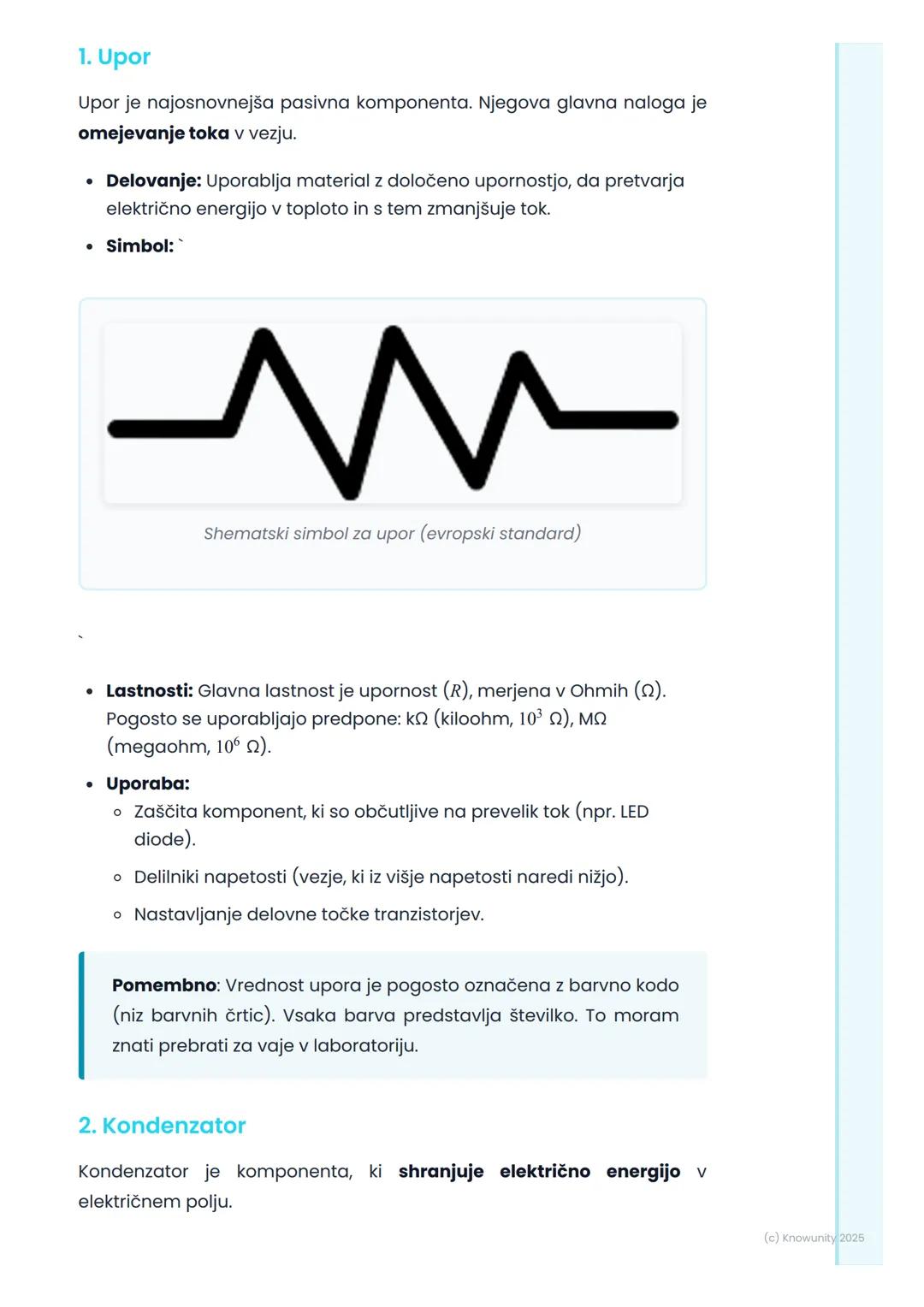

Upor je najpreprosteša komponenta - njegova edina naloga je zavirati tok. Električno energijo pretvarja v toploto, zato se včasih segreje. Vrednost prebereš iz barvnih črt na ohišju (to se moraš naučiti za laboratorij).

Upore uporabljamo za zaščito občutljivih komponent pred prevelikim tokom in za nastavljanje napetosti. Brez upora bi LED dioda "pogorela" takoj!

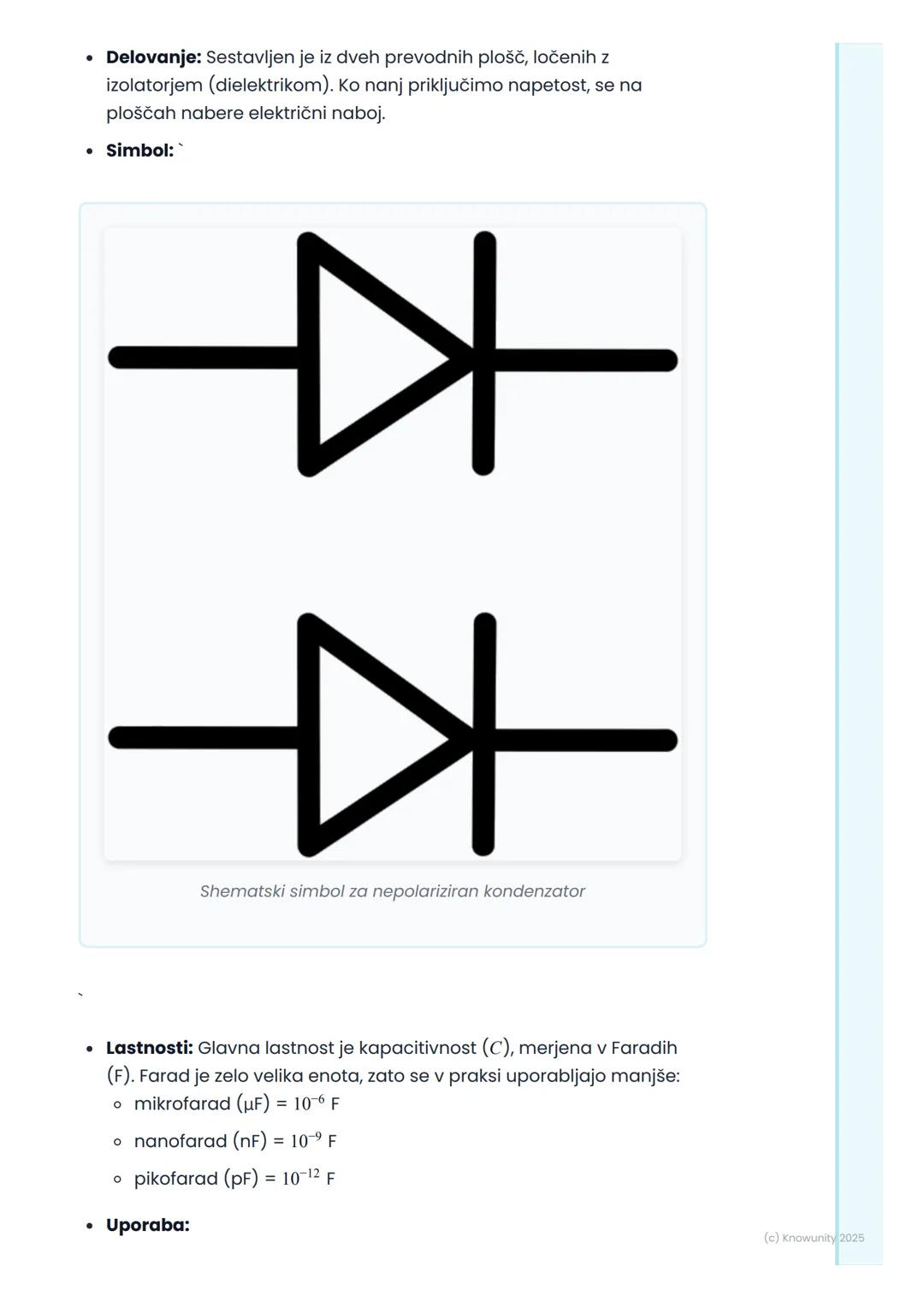

Kondenzator je kot majhna baterija, ki se hitro polni in prazni. Sestavljen je iz dveh kovinskih plošč, ločenih z izolatorjem. Kapacitivnost merimo v faradih, a ker je farad ogromna enota, v praksi uporabljamo mikrofarade (µF).

Kondenzatorji so odlični za filtriranje - iz "tresočega" toka naredijo gladek tok. Enosmerni tok blokirajo, izmeničnega pa prepuščajo.

⚠️ Pozor: Nekateri kondenzatorji imajo polariteto - če jih obrneš narobe, lahko eksplodirajo!

Tuljava in dioda

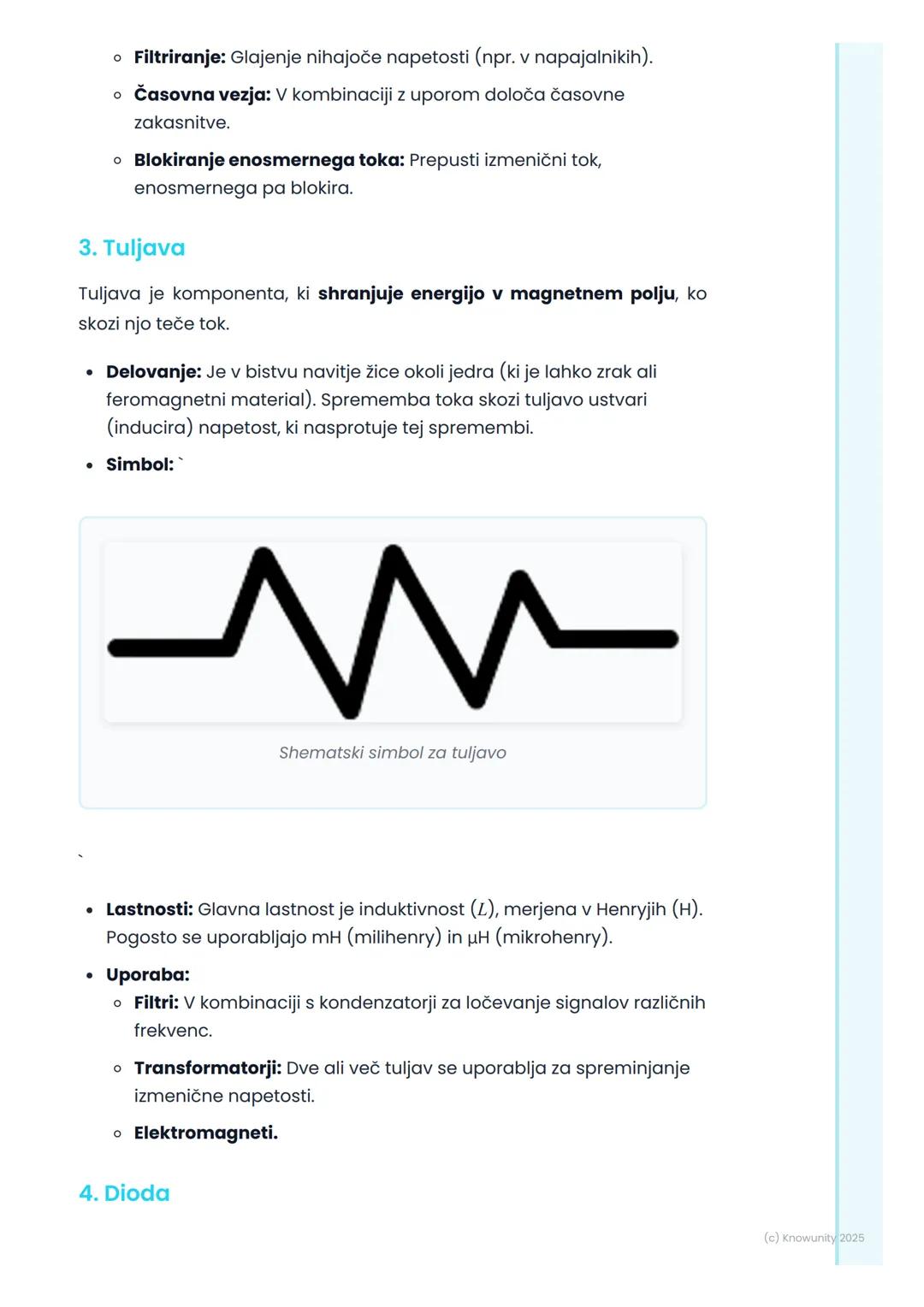

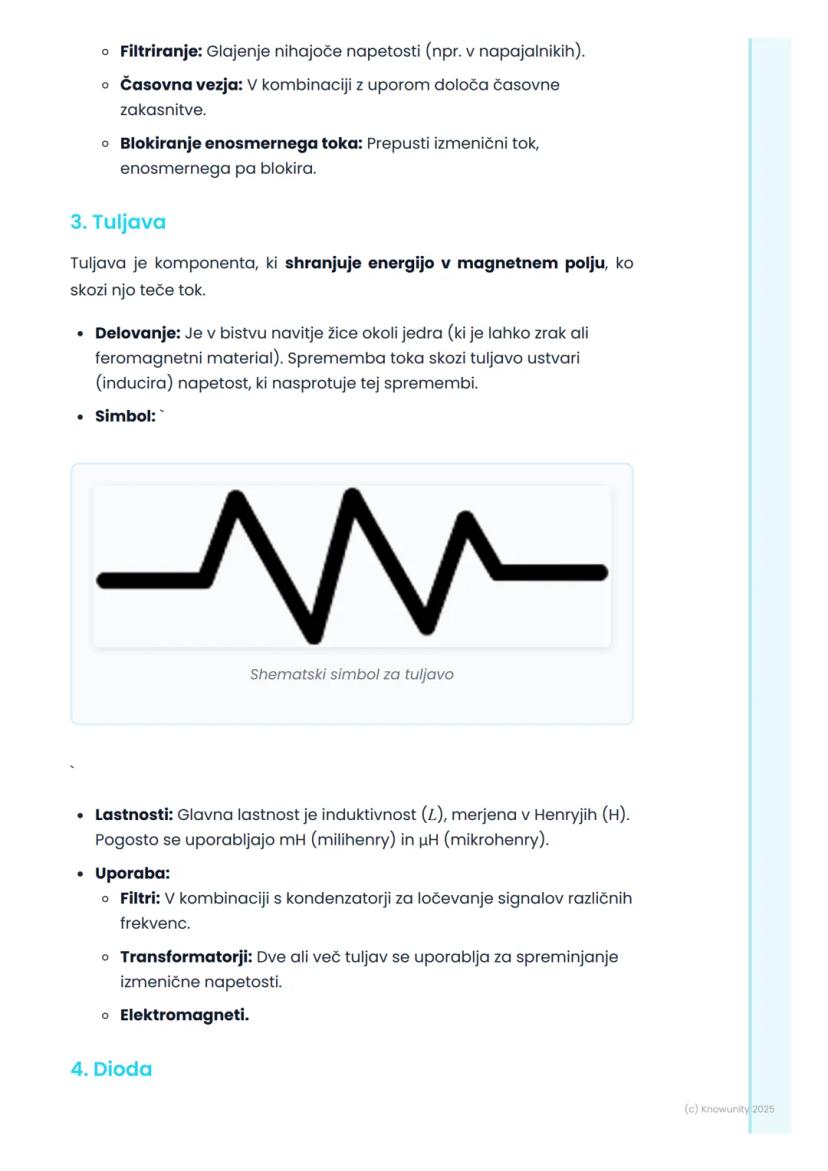

Tuljava je navita žica, ki shranjuje energijo v magnetnem polju. Ko skušaš spremeniti tok skozi tuljavo, se ta "upira" - to se imenuje induktivnost. Merimo jo v henryjih.

Tuljave so ključne za transformatorje (spreminjanje napetosti) in filtre za ločevanje različnih frekvenc. V kombinaciji s kondenzatorji naredijo močne filtre.

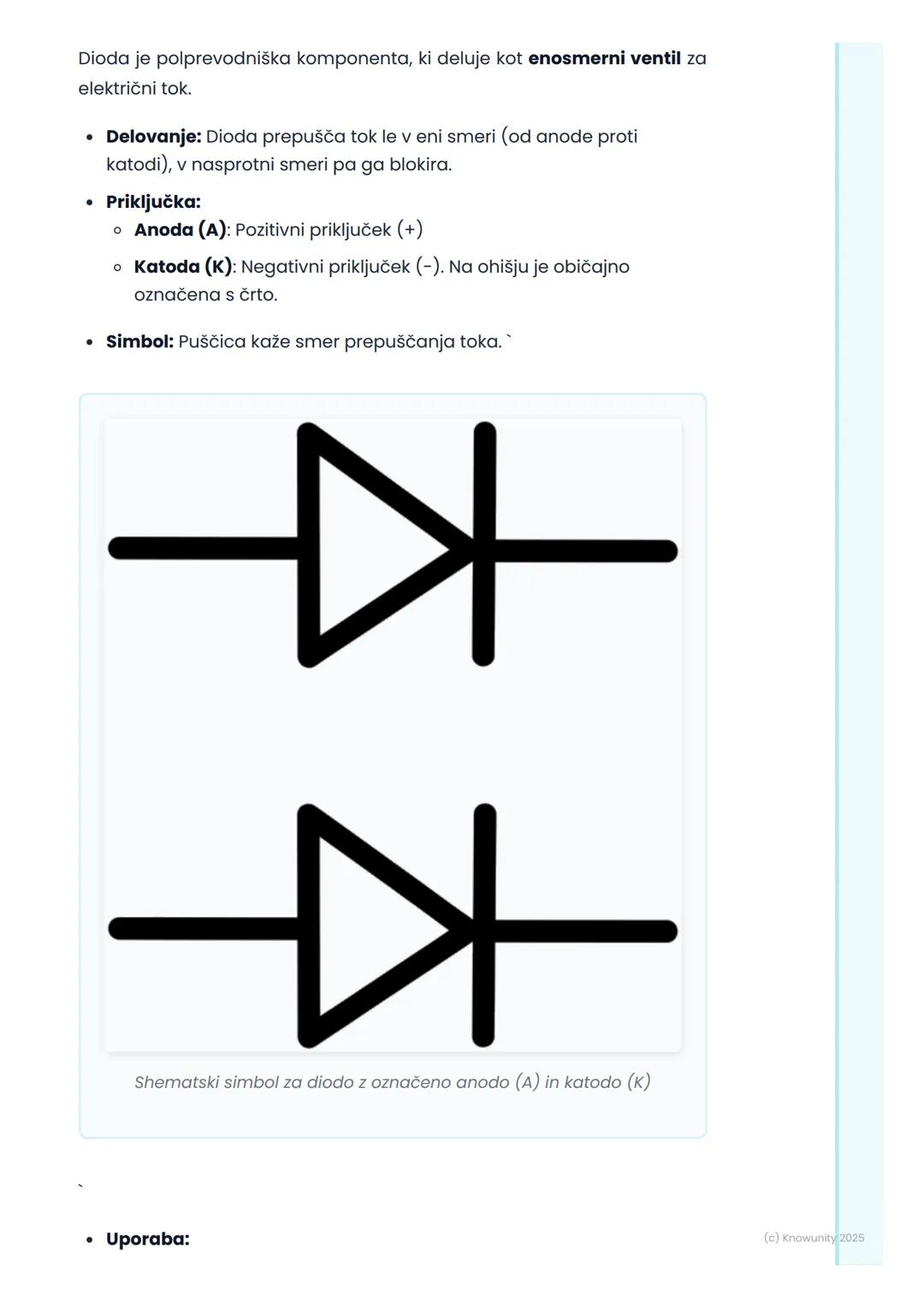

Dioda je kot enosmerni ventil - tok prepusti samo v eno smer. Ima anodo (+) in katodo (-), katoda je na ohišju označena s črto. V pravi smeri vodi tok, v narobe pa ga popolnoma blokira.

Diode uporabljamo v polnilcih za telefone - spremenijo izmenični tok iz vtičnice v enosmerni tok za baterijo. LED diode so posebne diode, ki ob pretoku toka svetijo.

💡 Fora: Puščica v simbolu diode kaže smer, v katero tok lahko teče!

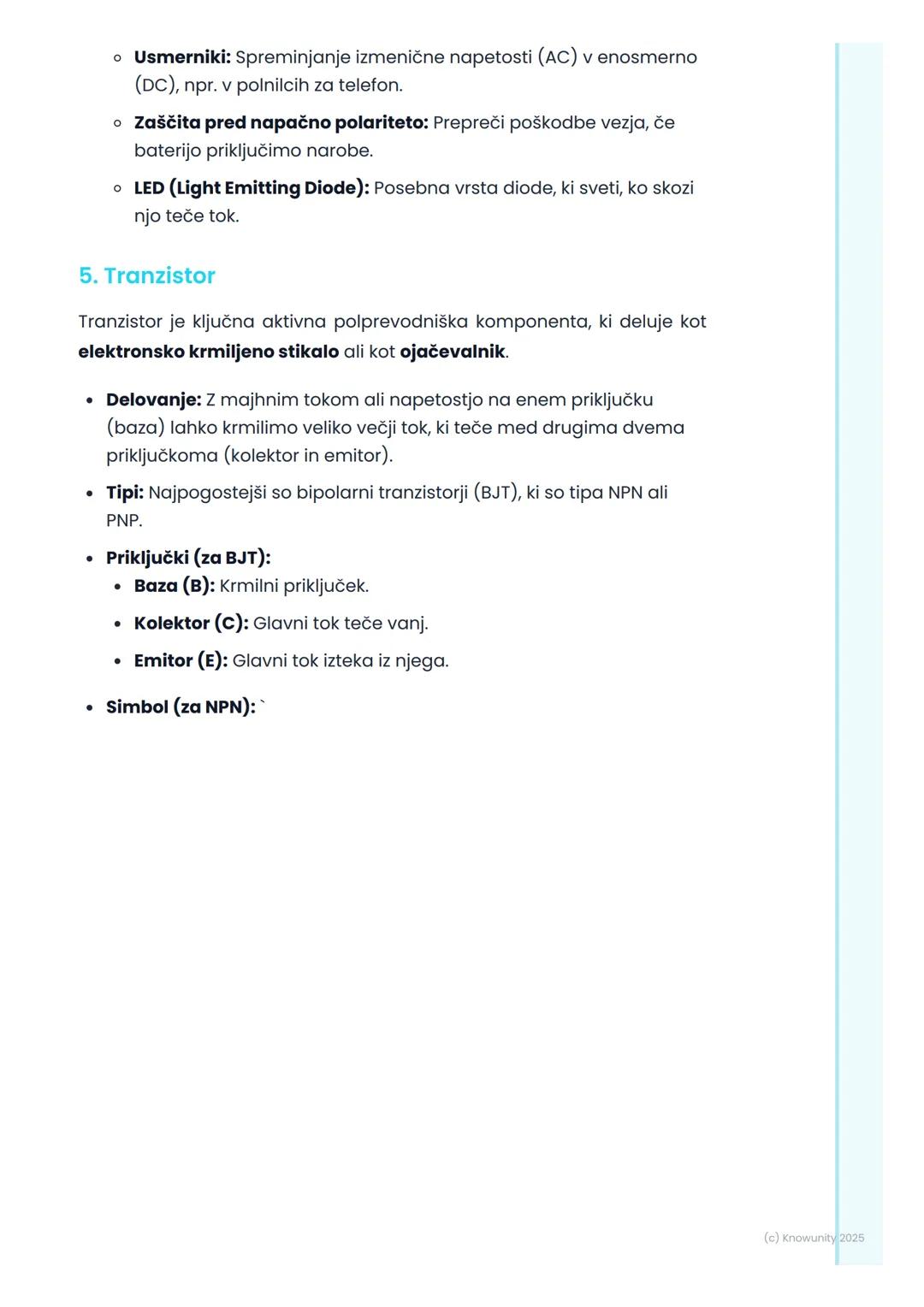

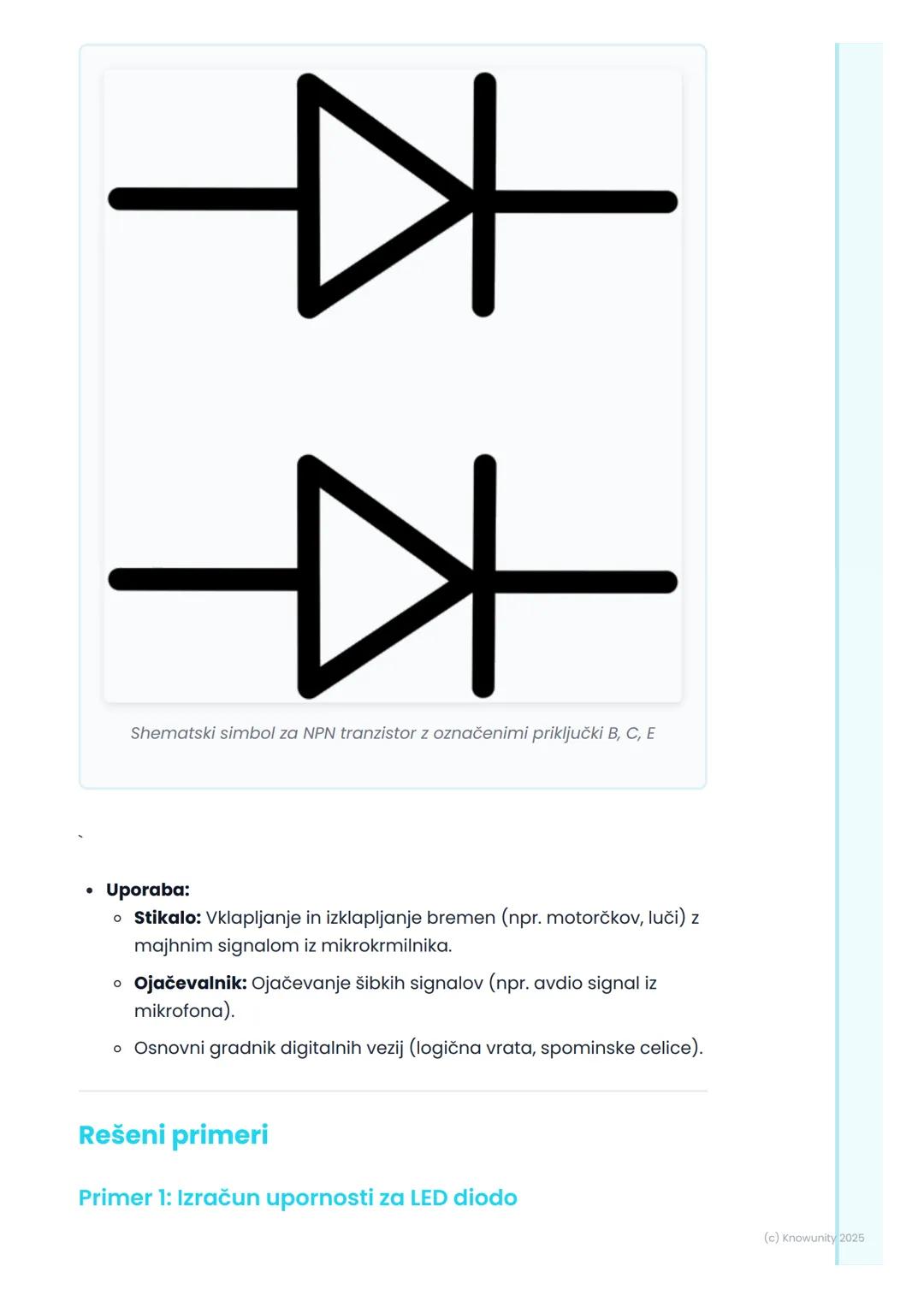

Tranzistor - kralj komponent

Tranzistor je najzanimivejša komponenta - deluje kot pametno stikalo ali ojačevalnik. Z majhnim tokom na bazi (B) krmiliš velik tok med kolektorjem (C) in emitorjem (E).

To je kot da z majhnim pritiskom na tipko vklopiš motor - tranzistor ti omogoča krmiljenje velikih tokov z majhnimi signali. Obstajata tipa NPN in PNP - razlikujeta se v smeri delovanja.

Tranzistorji so osnova vseh računalnikov - milijarde majhnih tranzistorjev opravljajo logične operacije. V tvoje telefonu jih je več kot ljudi na Zemlji!

Uporabljamo jih kot elektronska stikala $vklop/izklop LED, motorjev$ in ojačevalnike (ojačevanje signala iz mikrofona).

🤯 Zanimivost: Brez tranzistorja ne bi imeli računalnikov, interneta ali pametnih telefonov!

Praktični primeri in izračuni

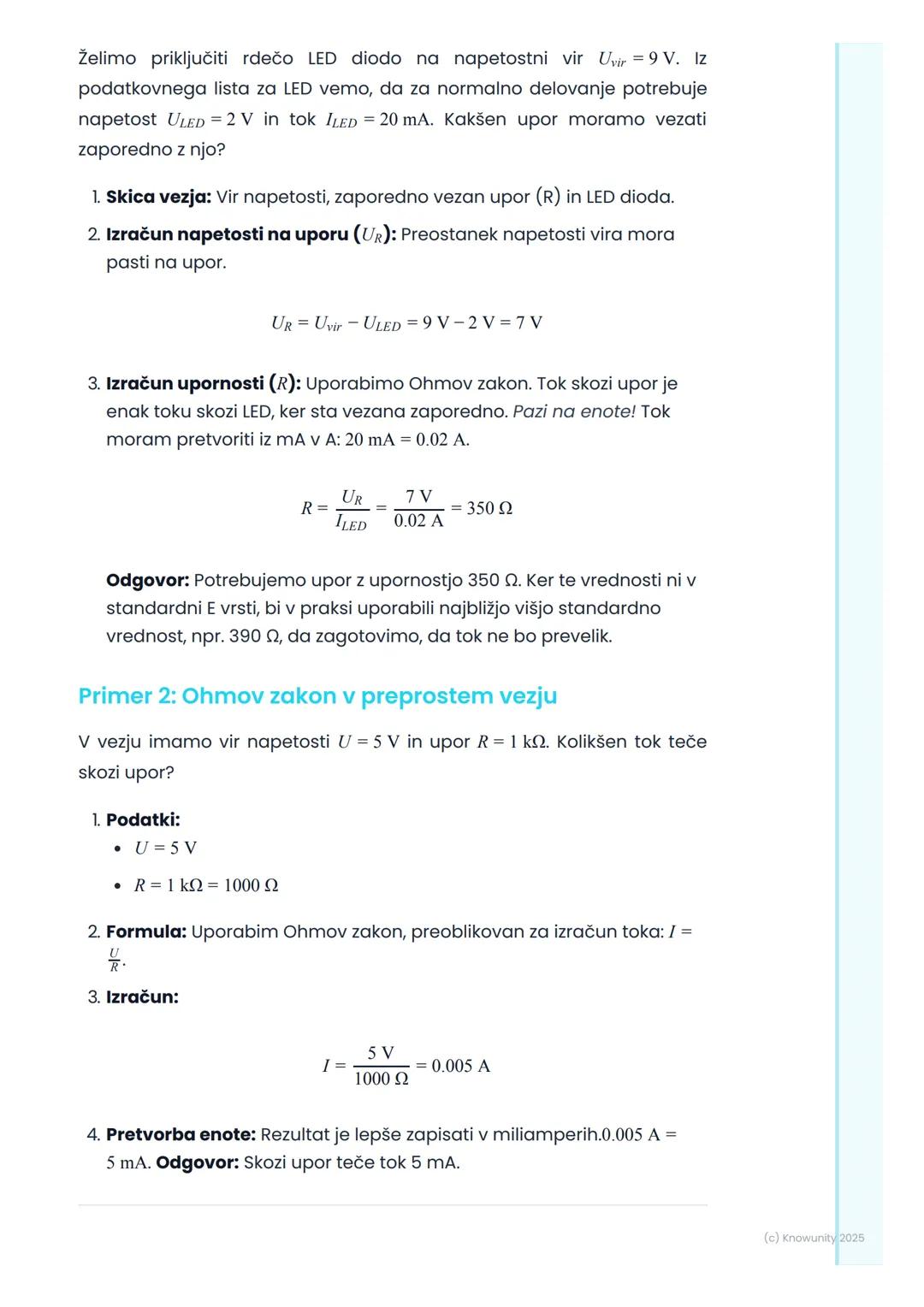

Za LED diodo vedno potrebuješ upor! LED na 2V priključiš na 9V baterijo. Napetost na uporu: 9V - 2V = 7V. Pri toku 20mA $= 0,02A$: R = 7V ÷ 0,02A = 350Ω.

V preprostem vezju z 5V in uporom 1kΩ teče tok: I = 5V ÷ 1000Ω = 0,005A = 5mA. Ohmov zakon deluje vedno!

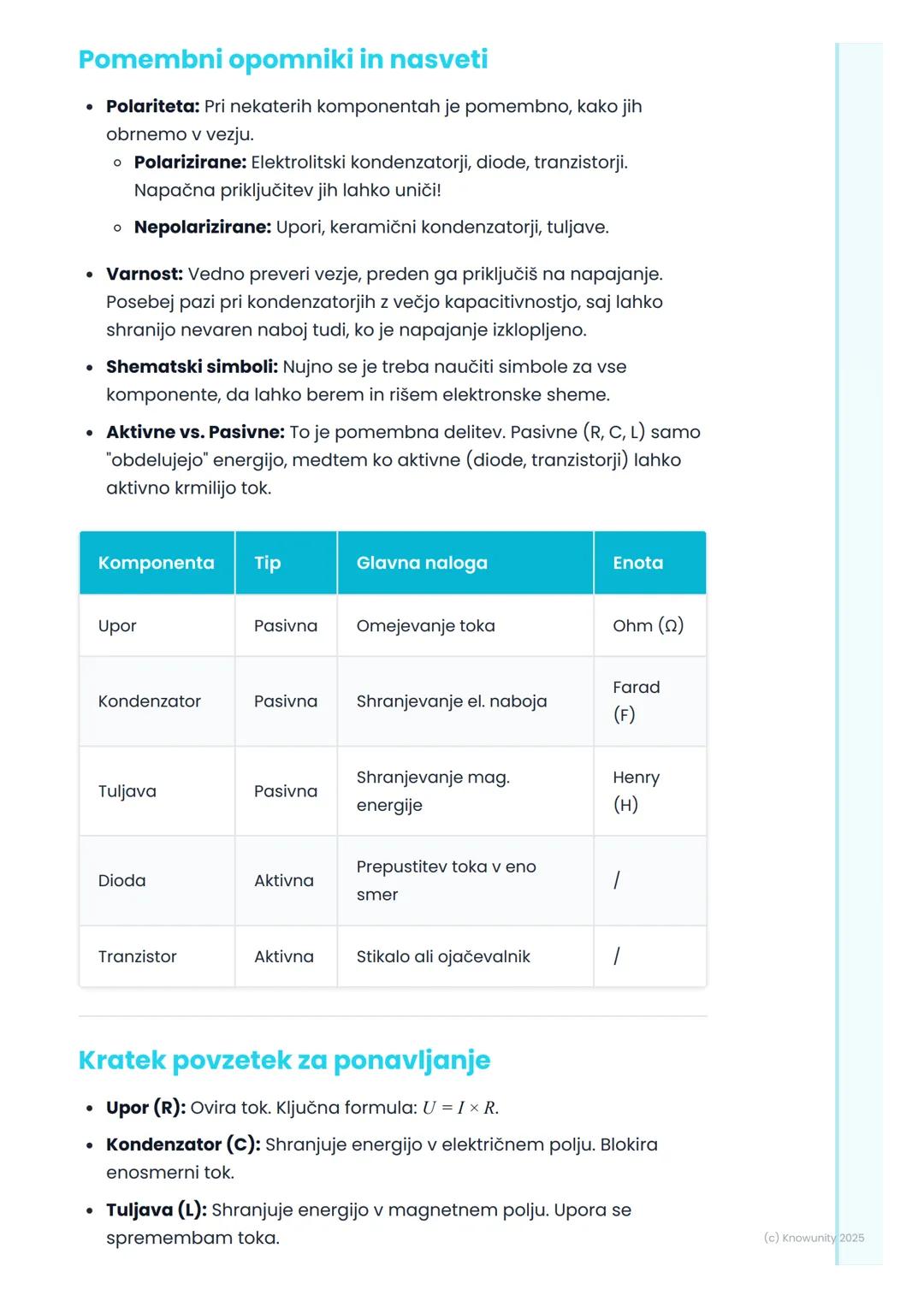

Polariteta je ključna - elektrolitski kondenzatorji, diode in tranzistorji morajo biti priključeni pravilno, sicer se pokvarijo. Upori, keramični kondenzatorji in tuljave pa nimajo polaritete.

Pred vklopom vezja vedno preveri povezavo! Največkrat se pokvarijo komponente zaradi napačnega vezanja.

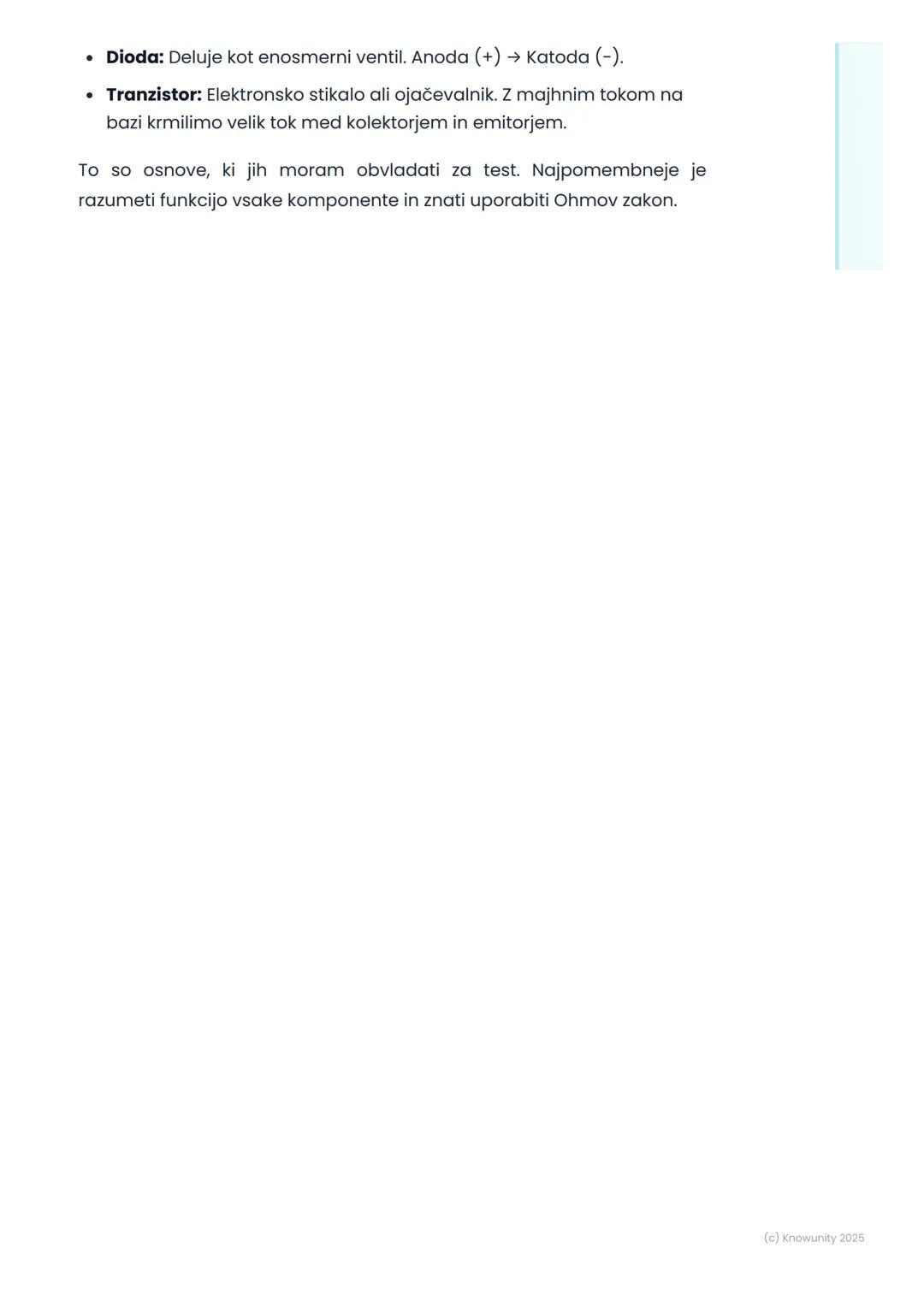

📋 Za test: Znaj simbole, Ohmov zakon in funkcijo vsake komponente!
